DAB EVOSTA cirkuliaciniai siurbliai – tai naujos kartos siurbliai, užtikrinantys aukštą darbo efektyvumą šildymo sistemai.

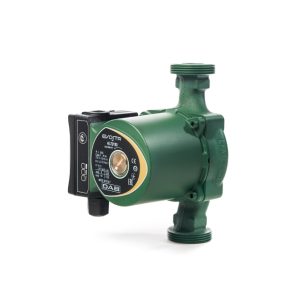

DAB EVOSTA 40.70-180 MCirkuliacinis siurblys yra elektroninis prietaisas, kuris aptinka sistemos pasikeitimus ir automatiškai pritaiko, parinkdamas naudingiausią kreivę ir minimalų energijos suvartojimą.

Siurblys su horizontaliu variklio velenu.
Pumpuojamas skystis: švarus, be kietųjų dalelių ir mineralinių alyvų, ne klampus, chemiškai neutralus.

Paskirtis

Karšto vandens cirkuliacinis siurblys visų tipų buitinėse šildymo sistemose, taupiai naudojantis elektros energiją.

Privalumai

Nauji EVOSTA cirkuliaciniai siurbliai, su pastovaus magneto sinchroniniu varikliu bei su įmontuotu dažnio keitikliu, darbo metu užtikrina taupų elektros energijos naudojimą. Siurblys atitinka šiuo metu galiojančią Europos Sąjungos direktyvą 2009/125/EC (anksčiau buvusią EuP) ir 2015 metais įsigaliojusią Erp direktyvą (Energetinio Efektyvumo Indeksas EEI ≤ 0,23).

Siurblio elektroninis įtaisas aptinka šildymo sistemos poreikių pokyčius ir automatiškai pakoreguoja siurblio parametrus, pastoviai užtikrindamas optimalų efektyvumą ir mažiausią energijos suvartojimą.

EVOSTA siurblys puikiai tinka pakeisti senus 3-jų greičių cirkuliacinius siurblius. Jo montažiniai matmenys tokie patys kaip ir senųjų VA serijos , kaip ir daugumos kitų gamintojų siurblių, kurių pagalba pakeliamas vandens stulpas yra iki 6 metrų. Šis siurblys palengvina vartotojo darbą, taip kaip valdomas spaudžiant tik vieną mygtuką.

EVOSTA siurblys turi du darbinius režimus:

  • pastovios kreivės.

Pasirinkti galima vieną iš trijų darbinių kreivių.
Prie šio režimo elektroninis įtaisas neveikia, o siurblys dirba pastoviu pasirinktu greičiu, atitinkančiu pasirinktus parametrus. Šis režimas naudotinas, kai siurblys yra jau esančiose, senose sistemose, su pastoviu, nesikeičiančiu debitu.

  • proporcingo diferencinio slėgio.

Pasirinkti galima vieną iš šešių darbinių padėčių.
Prie šio režimo, kintant debitui, siurblio pakėlimo aukštis keičiamas Hsetp – Hsetp 2 ribose.
Šis režimas tinka tais atvejais, kai:
1. Dvivamzdė šildymo sistema su termostatiniais ventiliais
– turi didesnį negu 4 m pasipriešinimą
– turi ilgą vamzdyną
– turi vožtuvus su plačiu reguliavimo diapazonu
– turi diferencinio slėgio reguliatorius
– būna dideli slėgio perkryčiai atskiruose ruožuose
– žemas tempeeratūrų skirtumas.
2. Grindinio šildymo sistemose su termostatiniais ventiliais ir dideliais slėgio perkryčiais katilo kontūre.

Konstrukcinės savybės

Siurblio korpusas pagamintas iš ketaus, variklio rotorius “šlapias”, t.y. aušinamas vandeniu. Darbo ratas pagamintas iš technopolimero. Keraminis variklio velenas sumontuotas su grafito guoliais, tepamais pumpuojamu skysčiu. Rotoriaus, statoriaus apvalkalai bei uždaromasis flanšas – iš nerūdijančio plieno. Keraminis tvirtinimo žiedas. EPDM tarpinės. Bronzinis nuorinimo kamštis.
Siurblio variklis turi vidinę apsaugą, todėl siurbliui nereikia jokios apsaugos nuo perkrovos.

Techniniai duomenys

Darbiniai parametrai: nuo 0,4 iki 3,3 m3/h, slėgis iki 6,9 m
Vandens temperatūros ribos: nuo +2 °C iki +95 °C
Darbinis slėgis: 10 bar (1000 kPa)
Apsaugos klasė: IP44
Izoliacijos klasė: F
Montavimo padėtis: variklio ašis turi būti horizontali.
Maitinimo įtampa: viena fazė, 1 x 230 V ~ 50/60 Hz
Pumpuojamas skystis: švarus, neturintis kietų dalelių, mineralinių tepalų, ne klampus, chemiškai neutralus, kurio savybės artimos vandeniui.
Didžiausia leistina etilengliukolio (antifrizo) koncentracija: 30%.

Medžiagos

Siurblio korpusas: ketus
Darbo ratas: technopolimeras
Variklio velenas: keramika
Rotorius: magnetas
Variklio gaubtas: lietas aliuminis
Nuorinimo kamštis: bronza
Elektronikos dėžutė: technopolimeras
Sandarinimo žiedas: EPDM
Statoriaus apvalkalas: nerūdijantis plienas
Rotoriaus apvalkalas: nerūdijantis plienas
Uždaromasis flanšas: nerūdijantis plienas
Tvirtinimo žiedo suportas: EPDM
Įvorės: grafitas
Tvirtinimo žiedas: keramika
