I. BALANSINIAI VENTILIAI

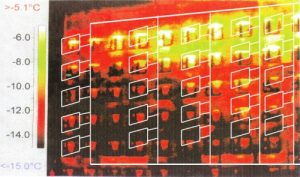

Šios termografinės nuotraukos (1 ir 2 nuotraukos) iliustruoja pagrindinę daugiabučių pastatų bėdą – netolygų šilumnešio paskirstymą po visą pastato šildymo sistemą.

1 nuotrauka 2 nuotrauka

Vienintelis sprendimas – balansinių ventilių įrengimas šildymo sistemos grąžinamame vamzdyne.

Vienvamzdę šildymo sistemą galima balansuoti dviem būdais:
– rankiniais balansiniais ventiliais (pvz. MSV-I arba USV-I);
– automatiniais srauto ribotuvais (pvz. AB-QM).

Rankiniai balansiniai ventiliai

Danfoss rankiniai balansiniai ventiliaiPrivalumai:
– maža pradinė kaina.
Trūkumai:
– reikalingas didesnis kiekis. Tai yra, reikalingi balansiniai ant grįžtančiųjų šildymo sistemos stovų ir ketvirčių;
– reikalingas kruopštus balansavimas su specialia įranga. Įvertinus balansavimo darbų kaštus, rankinių balansinių ventilių kaina pasiekia automatinių srauto ribotuvų po keturių metų;
– netinka naudoti su radiatorių termostatais;
– bent vieno radiatoriaus (jeigu jis kitokio dydžio ar tipo), šildymo sistemos armatūros ar vamzdyno pakeitimas reikalauja naujo balansavimo.

Automatiniai srauto ribotuvai

AB-QMPrivalumai:
– užtenka naudoti tik ant grąžinamų šildymo sistemos stovų;
– nereikalingas balansavimas su specialia įranga, užtenka nustatyti norimą srautą ventilio skalėje;
– dažna bėda, kad nėra išlikusių projektinių šilumnešio srautų, turinčių tekėti konkrečiais stovais. Su automatiniais srauto ribotuvais galimas greitas reikiamo srauto nustatymas ir pakeitimas, neįtakojant kitų stovų nustatyto srauto;
– puikus sprendimas su radiatorių termostatais įrengiant papildomą terminio balansavimo funkcija;
– unikalus sprendimas laiptinių stovams, naudojant dvi funkcijas – automatinį srauto balansą ir temperatūrinį reguliavimą, jei grąžinamo šilumnešio temperatūra per aukšta.
Trūkumai:
– didesnė pradinė investicija.

Ko reikia, kad parinkti hidraulines balansavimo priemones Jūsų pastatui?

– šildymo sistemos aksonometrinės schemos su projektiniais stovų srautais;
– arba šildomo ploto (m2), tenkančio kiekvienam šildymo sistemos stovui, ir ketvirčių (atsišakojimų) vamzdyno diametro.

Įrengus srauto ribotuvus, šilumnešį paskirstysime tolygiai po visą pastato ilgį, tai reiškia, kad pastato dešinė, kairė pusės ir vidurinė dalis šils tolygiai. Norint, kad pirmas ir viršutinis aukštai šiltų tolygiai, reikia įrengti termostatus ant radiatorių.

Kitas aktualus klausimas – savavališkai pakeisti radiatoriai, kurie neatitinka projektinių dydžių.

Esant automatiniams srauto ribotuvams, didesnis nei numatyta projekte radiatorius galės daryti įtaką tik tam stovui, kuriame jis yra sumontuotas. Norint panaikinti jo neigiamą poveikį kitiems tame pačiame stove esantiems radiatoriams, reikia, kad būtų termostatinis ventilis, kuris paprasčiausiai neleis šilumnešiui tekėti į radiatorių ir nukreips jį kitiems vartotojams.

Rankinis išankstinio nustatymo ventilis MSV-I
(tinka ir USV-I tipo ventiliams)

MSV-I ventilis naudojamas šildymo ir šaldymo sistemose. Juos rekomenduojame naudoti pastovaus srauto sistemose.
MSV-I – tai kombinuotas rankinis išankstinio nustatymo ir uždarymo ventilis. Jame esanti srauto apribojimo funkcija leidžia nustatyti reikiamą maksimalų srautą stove. Srautui matuoti MSV-I tiekiamas su dviem matavimo antgaliais (adatinio tipo).

MSV-I yra kompaktiškas ventilis, kurio atskiri veikiantys elementai ir jungtys yra išdėstyti 90 laipsnių kampu taip, kad, nepaisant mažų ventilio matmenų, labai patogu prie jų prieiti, ventilį montuojant arba jam dirbant.
Ventilius galima montuoti tiek paduodamame, tiek grąžinimo (rekomenduojama) vamzdyne. MSV-I gaminami su vidiniu ar išoriniu sriegiu. Jeigu pasirenkamas išorinis sriegis, galima užsakyti srieginį arba privirinamą antgalį kaip priedą.

Techniniai duomenys

Maksimalus slėgis: 16 bar (PN 16)
Bandomasis slėgis: 25 bar
Maksimalus slėgio perkrytis vožtuve: 1.5bar(150kPa)*
Temperatūra: -20 to 120 °C
Dalių, esančių sąlytyje su vandeniu, medžiaga
Ventilio korpusas, ašis, kūgis, t.t.: Žalvaris
Sandarinimo žiedai: EPDM

* Svarbu žinoti, kad maksimalus leistinas slėgio perkrytis ventilyje 1.5 bar (150 kPa) neturėtų būti viršytas, esant daliniam apkrovimui.

MSV-I ventilio konstrukcija:

MSV-I balansinis ventilis 1. Uždarymo rankenėlė
2. Uždarymo ašis
3. Nustatymo ašis
4. Skalė
5. Sandarinimo žiedas
6. Ventilio kūgis
7. Ventilio korpusas











MSV-I turi dvigubą ašį, kuri sąlygoja maksimalų srauto apribojimą, o taip pat uždaro srauto pratekėjimą vamzdyne.

II. ŠILDYMO SISTEMOS RENOVACIJOS ŽINGSNIAI

Kaip įsirengti ekonomišką būstą ir sumažinti šilumos vartojimą?

I. Šildymo stovų balansavimas

– visuose namo galuose tiekiama šiluma paskirstoma tolygiai.

II. Individualus patalpų temperatūros reguliavimas

– radiatorių termostatai palaiko individualią temperatūrą kambaryje; sumažinus ją 1°C, šilumos energijos suvartojimo sąnaudos sumažėja 6%.

III. Karšto vandens temperatūros reguliavimas

– visi butai gauna vienodos temperatūros karštą vandenį, nebereikia laukti, kol vanduo sušyla, išvengiama bereikalingų nuostolių, nudegimų, taupomas vanduo.

Danfoss sukūrė labai paprastą ir nebrangią sistemą, kurią pritaikius daugiabutyje, galėsite:

  • kiekviename kambaryje patys nusistatyti temperatūrą,
  • išvykus keletui dienų sumažinti šildymą visame bute,
  • ir mokėti už šildymą tik tiek, kiek suvartosite.

Sistemą paprasta sumontuoti, nebūtina keisti radiatorių ir vamzdžių. Ją įdiegus turėsite galimybę sutaupyti apie 30% išlaidų už šildymą, o investicijos sudarys tiktai 10% bendrų renovacijos kaštų, t.y. iki 30 Lt/m2.

Tokį efektą galima pasiekti:

  • subalansavus šildymo stovus,
  • pertvarkius vienvamzdę šildymo sistemą ir
  • įvedus individualią šilumos apskaitą butuose.

Rezultatas: trijų kambarių 63 kv.m. butas per šildymo sezoną sutaupytų apie 500 Lt, priklausomai nuo temperatūros kambariuose nustatymo.

Šildymo sistemos renovacija – tai:

  • Į visus butus šiluma tiekiama tolygiai
  • Individualus temperatūros reguliavimas
  • Mažesnės sąskaitos už šildymą
  • Greitai atsiperkanti investicija

Rekomenduojami energijos taupymo sprendimai

Pirmas žingsnis

1 vamzdžio sistemos balansavimas, be termostatų naudojant rankinius arba automatinius balansavimo ventilius. Visame pastate tiksliai sureguliuoti šildymo sistemos srautai stovuose. Rezultatas – visi stovai šyla tolygiai, taigi šiluma visame pastate pasiskirsto tolygiau.
Efektyvumas – iki 10%.
Investicijos kaina – 5-15 Lt/m2.
Investicijos grąža – iki 1,5 metų.

Antras žingsnis

Individualus patalpų temperatūrų reguliavimas, ant radiatorių sumontavus radiatorių termostatus. Patalpos šildomos pagal poreikius, t.y. tiek, kiek nustato vartotojas. Pagal pageidavimą yra galimybė maksimaliai (21 / 22 / 23 0C) ir minimaliai (16 0C) apriboti temperatūrą – tai leidžia papildomai sutaupyti energijos.
Efektyvumas – iki 20%.
Investicijos kaina – 25-30 Lt/m2.
Investicijos grąža – iki 1,5 metų.

Trečias žingsnis

Karšto vandens sistemos balansavimas – sumontavus karšto vandens termoreguliatorius karšto vandens sistemos stovuose, visuose butuose iš čiaupų teka vienodos temperatūros karštas vanduo. Taip pat apsaugo nuo Legionelle bakterijų atsiradimo.
Efektyvumas – iki 30%.
Investicijos kaina – iki 5 Lt/m2.
Investicijos grąža – iki 0,5 metų.

Rekomenduojama pilna 1 vamzdžio sistemos renovacija

Pilnas 1 vamzdžio sistemos valdymas – automatinis šildymo stovų balansavimas, grįžtamos temperatūros reguliavimas stovuose, individualus temperatūros reguliavimas kiekvienoje patalpoje su radiatorių termostatais.
Efektyvumas – iki 35%.
Investicijos kaina – 25-30 Lt/m2.
Investicijos grąža – iki 3 metų.

Atnaujintų šildymo sistemų pavyzdžiai

Šildymo sistemos modernizavimas su apskaita

Laukininkų g. 44, Klaipėda. GNSB „Smeltaitės namai“Laukininkų g. 44, Klaipėda. GNSB „Smeltaitės namai“.
• Statybos metai: 1985
• Aukštai: 5
• Butų skaičius: 75 • Šildomas plotas: 5027 m2
• Radiatorių skaičius: 325
• Stovų skaičius: 65 vnt.

Daugiabutis 5 a. namas Laukininkų g. 44, Klaipėdoje, pastatytas 1985 metais, modernizuotas – 2009 metais. Namas neapšiltintas. Šildymo sistemos atnaujinimas pradėtas nuo šiluminio mazgo. Šildymo sistemos atnaujinimui pirmiausia reikėjo pasirinkti sistemos tipą. Kadangi buvo būtina keisti šildymo vamzdynus, gyventojai pasirinko ne 2 vamzdžių šildymo sistemą, bet 1 vamzdžio sistemą, kurią paprasčiau ir pigiau pravesti. Be to, atnaujinus – jos reguliavimo ir taupymo galimybės yra tos pačios, kaip ir 2 vamzdžių sistemoje. Atnaujinta moderni 1 vamzdžio sistema leidžia turėti individualią apskaitą. Sumontuoti Danfoss radiatorių termostatai, kurie leidžia individualiai reguliuoti kiekvienos patalpos temperatūrą. Šildymo sistema subalansuota, sumontavus automatinius balansinius ventilius – srauto ribotuvus. Ant radiatorių sumontuoti davikliai rodo, kiek šilumos buvo faktiškai suvartota.
Vid. sutaupyta energijos per metus [kWh] – 30 %.

Šildymo sistemos modernizavimas be apskaitos

Ateities g. 29, Ignalina. DNSB „Ežeras“.
• Statybos metai: 1975
• Aukštai: 5
• Butų skaičius: 50
• Šildomas plotas: 2545 m2
• Radiatorių skaičius: 165
• Stovų skaičius: 21 vnt.

Daugiabutis 5 a. namas Ateities g. 29, Ignalinoje, modernizuotas 2011 metais. Pasirinkta kompleksinė renovacija, tad ne tik pakeisti langai, apšiltintos sienos, bet ir atnaujinta šildymo sistema. Gyventojai pasirinko Danfoss vienvamzdės sistemos atnaujinimo sprendimą, , t.y., ant stovų sumontuoti automatiniai srauto ribotuvai su termostatiniais elementais. Sekdami kitų renovuotų namų pasiektais efektyviais rezultatais, ant radiatorių nusprendė sumontuoti termostatus. Dabar pagal šilumos suvartojimą šis namas – taupiausias visame mieste.
Vid. sutaupyta energijos 2012/2013 m. lapkričio sausio mėn. [kWh] – 63 %.

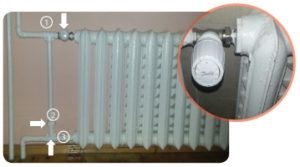

1 – Radiatorių termostatas palaiko nustatytą temperatūrą patalpoje.
2 – Apvado srauto ribotuvas sumažina srautą apvade.
3 – Pašalintas trieigis reguliavimo ventilis.





III. OPTIMIZUOKIME BUITINIO KARŠTO VANDENS SISTEMAS

Buitinio karšto vandens sistemose švaistomas vanduo ir energija, o reikiamas komforto lygis vartotojui ne visada garantuojamas. Tai nutinka dėl to, kad sistemoje susidaro blogas hidrobalansas. Siekiant palaikyti reikiamą temperatūros lygį, sistemos veikia su dideliu srauto perviršiu. Danfoss MTCV yra daugiafunkscinis termostatinis balansinis ventilis, kuris automatiškai palaiko šiluminį balansą cirkuliacinėse sistemose, apribodamas srautą ir palaikydamas pastovią temperatūrą. Taip sumažinamas vandens suvartojimas ir taupoma energija.

Daugiafunkscinis termostatinis cirkuliacinis ventilis skirtas individualiems vartotojų poreikiams patenkinti buitinio karšto vandens sistemose, be to jis apsaugo sistemą nuo Legionella bakterijų dauginimosi.

Pagrindiniai privalumai:

  • Energijos taupymas
  • Vandens taupymas
  • Geresnis komfortas
  • Apsauga nuo Legionella bakterijų
O versija
Terminis balansavimas
MTCV – universalus termostatinis balansinis ventilis
buitinio karšto vandens cirkuliacinėms sistemoms.
A versija
Išorinis termometras. Dezinfekavimo funkcija vykdoma automatiškai,
kai temperatūra pasiekia 70 °C atsidaro apėjimas esantis ventilio viduje.
Išorinis termometras. Terminis balansavimas
MTCV palaiko pastovią iš anksto nustatytą
temperatūrą visoje sistemoje.
B versija
Temperatūros jutiklis. Ventilis su pavara, kuris atidaro
apėjimą priklausomai nuo CCR2 valdiklio komandos.
Terminis balansavimas
MTCV karšto vandens termobalansinis ventilis sumontuotas
visų cirkuliacinės sistemos stovų apačioje.
Matmenys: DN 15, DN 20
